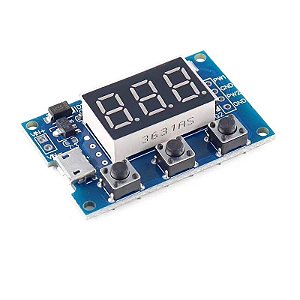

Gerador Frequência Pulso PWM Ajustável Retangular 2 Canais

Código: RB2362 Marca: RoboBuilders

R$ 46,08

até 2x de R$ 23,04 sem juros

ou R$ 43,78 via Pix

Qtde: Comprar Estoque: Disponível

Parcelas
- 1x de R$ 46,08 sem juros
- 2x de R$ 23,04 sem juros
Parcelas
- 1x de R$ 46,08 sem juros
- 2x de R$ 23,04 sem juros
- 3x de R$ 17,08
- 4x de R$ 12,83
- 5x de R$ 10,53
- 6x de R$ 8,78
- 7x de R$ 7,68
- 8x de R$ 6,72
- 9x de R$ 6,13
- 10x de R$ 5,56
- 11x de R$ 5,05
- 12x de R$ 4,69
R$ 43,78
R$ 43,78

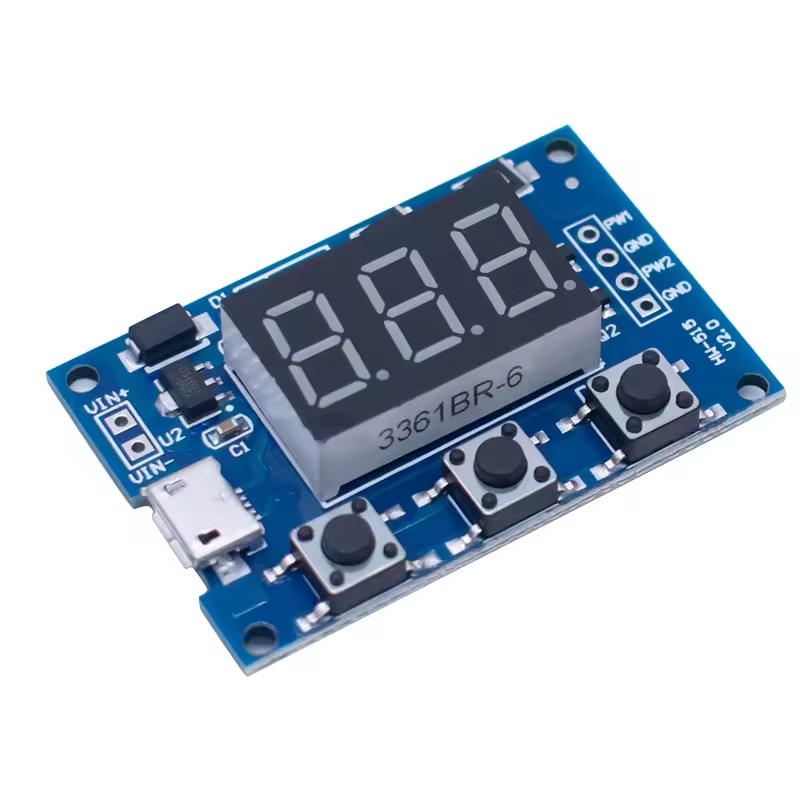

GERADOR FREQUÊNCIA PULSO PWM AJUSTÁVEL RETANGULAR 2 CANAIS
Módulo eletrônico capaz de gerar sinais retangulares e PWM ajustáveis em dois canais independentes, ideal para testes, automação e controle de motores ou circuitos.

INFORMAÇÕES ADICIONAIS
- Permite ajuste de frequência e ciclo ativo (duty cycle) de forma precisa
- Dois canais independentes para geração simultânea de sinais
- Saída em forma de onda retangular estável
- Display digital para visualização dos parâmetros configurados
- Fácil integração em bancadas de teste e projetos de automação

COMPATIBILIDADE
- Projetos de eletrônica e automação
- Controle de motores DC e drivers de potência
- Teste de circuitos, relés e módulos eletrônicos
- Aplicações em robótica, prototipagem e ensino
- Compatível com fontes DC de baixa tensão

ESPECIFICAÇÕES TÉCNICAS
- Tipo: Gerador de sinais PWM e onda retangular
- Número de canais: 2 independentes
- Faixa de frequência: 1 Hz a 150 kHz (dependendo da versão)
- Duty cycle ajustável: 0% a 100%
- Precisão: ±2%
- Tensão de alimentação: 5V a 30V DC
- Corrente de operação: ~30 mA
- Saída: nível lógico TTL ou até 30V (dependendo da configuração)
- Display: LED ou LCD para ajuste e leitura
- Dimensões aproximadas: 50 mm x 35 mm x 15 mm
- Peso: ~50 g

FAIXAS DE FREQUÊNCIA
1. Formato XXX (sem ponto decimal): 1 Hz ~ 999 Hz (passo mínimo: 1 Hz)
2. Formato X X.X (ponto decimal em décimos): 0,1 KHz ~ 99,9 KHz (passo mínimo: 0,1 KHz)
3. Formato X.X.X. (três pontos decimais): 1 KHz ~ 150 KHz (passo mínimo: 1 KHz)

EXEMPLOS DE EXIBIÇÃO
- "100" → saída PWM de 100 Hz
- "54,1" → saída PWM de 54,1 KHz
- "1.2.4." → saída PWM de 124 KHz

CONFIGURAÇÃO DE PARÂMETROS
- Botão [Set]: alterna entre parâmetros (FR1, dU1, FR2, dU2)
- Botões [Up]/[Down]: aumentam ou reduzem valores (pressão longa acelera ajuste)
- Pressão longa em [Set]: alterna entre os três formatos de frequência

COMANDOS DE CONFIGURAÇÃO
- Frequência PWM1:
- "S1FXXXT" → define frequência em Hz (001 ~ 999)
- "S1FXX.XT" → define frequência em KHz (00,1 ~ 99,9)
- "S1F:X.X.X.T" → define frequência em KHz (001 ~ 150)
- Frequência PWM2: usar "S2F..." nos mesmos formatos
- Ciclo de trabalho:
- "S1DXXXT" → define duty cycle PWM1 (001 ~ 100)
- "S2DXXXT" → define duty cycle PWM2 (001 ~ 100)
- Retorno de configuração bem-sucedida: "DOWN"
