Módulo Testador Motor de Passo Gera Pulso PWM MKS OSC NFe

Código: RB1305 Marca: RB

R$ 62,19

até 3x de R$ 20,73 sem juros

ou R$ 59,08 via Pix

Qtde: Comprar Estoque: Disponível

R$ 59,08
R$ 59,08
Parcelas
- 1x de R$ 62,19 sem juros
- 2x de R$ 33,63
- 3x de R$ 22,75
- 4x de R$ 17,31
- 5x de R$ 14,03
- 6x de R$ 11,83
- 7x de R$ 10,24
- 8x de R$ 9,07
- 9x de R$ 8,17
- 10x de R$ 7,41
- 11x de R$ 6,82
- 12x de R$ 6,33

Módulo Testador Motor de Passo Gera Pulso PWM MKS OSC NFe

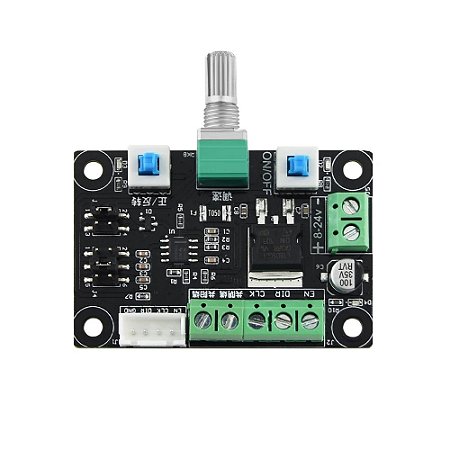

O Módulo Testador Motor de Passo Gera Pulso PWM MKS OSC é um dispositivo que permite testar o funcionamento de motores de passo de forma simples e rápida. Ele gera pulsos PWM (modulação por largura de pulso) que controlam a velocidade e a direção do motor. Ele possui um botão giratório para ajustar a velocidade, um botão para inverter a direção do motor e seletor para escolher a frequência. O Módulo Testador Motor de Passo Gera Pulso PWM MKS OSC é compatível com motores de passo de 4 fios e pode ser alimentado por uma fonte DC de 8V a 24V. Ele é uma ferramenta útil para verificar o estado e o desempenho dos motores de passo em projetos de eletrônica, robótica e impressão 3D. É necessário o driver do motor para poder efetuar os testes (exemplo: TB6600, A4988, DRV8825, etc.). Ele desempenha o papel do microcontrolador para facilitar nos testes.

ESPECIFICAÇÕES TÉCNICAS:

CARACTERÍSTICAS

- Este módulo é um gerador de pulsos que fornece o sinal de controle para o driver do motor de passo. Para controlar o motor, é necessário ter um driver adequado.
- Com este módulo, um motor de passo, uma fonte de alimentação DC e um osciloscópio, é possível montar uma plataforma simples de controle e teste do motor.
- O módulo possui três faixas de frequência dos pulsos: alta (5.4kHz-160kHz), média (540Hz-16.6kHz) e baixa (80Hz-2.4kHz). A faixa pode ser selecionada por um jumper no módulo.
- O módulo pode gerar tanto sinal de pulso quanto sinal de PWM (modulação por largura de pulso). O tipo de sinal pode ser escolhido por outro jumper no módulo.
- A frequência dos pulsos pode ser medida conectando um osciloscópio na saída do módulo. A saída tem polaridade negativa (cátodo comum).
- O módulo tem três terminais para conectar ao driver do motor: EN (enable), PUL (pulse) e DIR (direction). Esses terminais podem ter nomes diferentes dependendo do driver usado, como ENA, CLK, CW ou CWW.
- O método de conexão mais comum é o ânodo comum (B), que consiste em ligar os terminais EN+, PUL+ e DIR+ ao terminal COM+ do módulo. Em seguida, conectar os terminais EN-, PUL- e DIR- aos terminais EN, CLK e DIR do driver, respectivamente.

ESPECIFICAÇÕES TÉCNICAS:

- Frequência: 5.4kHz-160kHz, 540Hz-16.6kHz e 80Hz-2.4kHz
- Tensão de alimentação: 8V a 24VDC
