Display LCD 20x4 2004 BackLight Azul

Código: RB0342 Marca: RoboBuilders

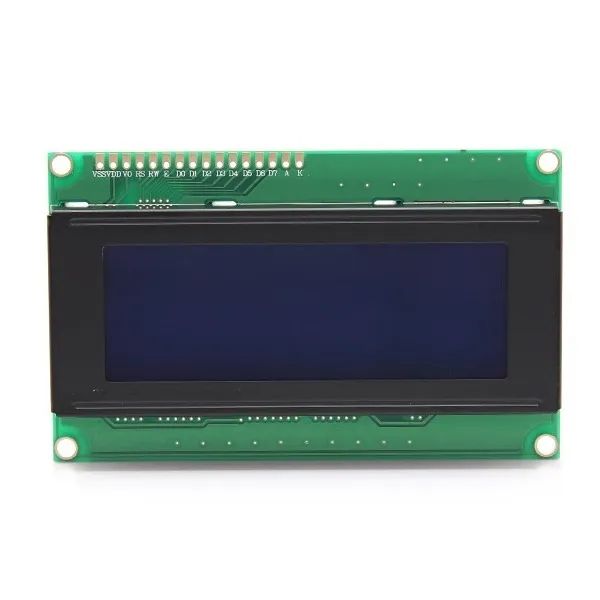

DISPLAY LCD 20X4 2004 BACKLIGHT AZUL

Display de cristal líquido 20 colunas por 4 linhas com backlight azul, alimentação 5 V e interface paralela em 4 ou 8 bits.

INFORMAÇÕES ADICIONAIS
- Aplicações em projetos com Arduino, Raspberry Pi e outros microcontroladores para exibição de dados
- Capacidade de exibir até 80 caracteres no total, 20 por linha
- Backlight azul com caracteres claros
- Controlador compatível com HD44780
- Versões do produto podem incluir módulo I2C integrado, dependendo do modelo

COMPATIBILIDADE
- Compatível com Arduino
- Compatível com Raspberry Pi
- Compatível com microcontroladores que suportam interface paralela 4 ou 8 bits
- Compatível com uso via módulos conversores I2C para HD44780

ESPECIFICAÇÕES TÉCNICAS
- Modelo 2004A
- Matriz 20 colunas por 4 linhas
- Alimentação 5 V
- Interface paralela em 4 ou 8 bits de dados
- Tensão de backlight 5 V
- Pinos 1 a 16 padrão HD44780 VSS VDD VO RS RW E D0 D1 D2 D3 D4 D5 D6 D7 A K
- Dimensões totais 98,0 x 60,0 x 14,0 mm
- Área visível 76,0 x 26,0 mm
- Dimensão de caracteres aproximadamente 2,9 x 4,7 mm
- Backlight azul
- Endereçamento e comandos conforme conjunto HD44780

COMO USAR O PRODUTO
1. Conecte VDD a 5 V e VSS a GND
2. Conecte VO ao cursor de um potenciômetro de 10 kΩ com as extremidades em 5 V e GND para ajuste de contraste
3. Conecte RS e E aos pinos digitais do controlador
4. Para modo 4 bits conecte D4 D5 D6 D7 e deixe D0 a D3 desconectados
5. Para modo 8 bits conecte D0 a D7
6. Mantenha RW em GND para operações de escrita
7. Conecte A e K do backlight a 5 V e GND conforme o módulo ou através de resistor ou driver adequado
8. Inicialize o display com biblioteca compatível definindo tamanho 20x4 e modo de dados 4 ou 8 bits
9. Ajuste o contraste no potenciômetro até obter legibilidade
10. Envie comandos de limpeza e posicionamento de cursor antes de escrever os caracteres
11. Se usar módulo I2C conecte SDA e SCL ao barramento I2C alimente em 5 V e configure a biblioteca com o endereço do módulo
