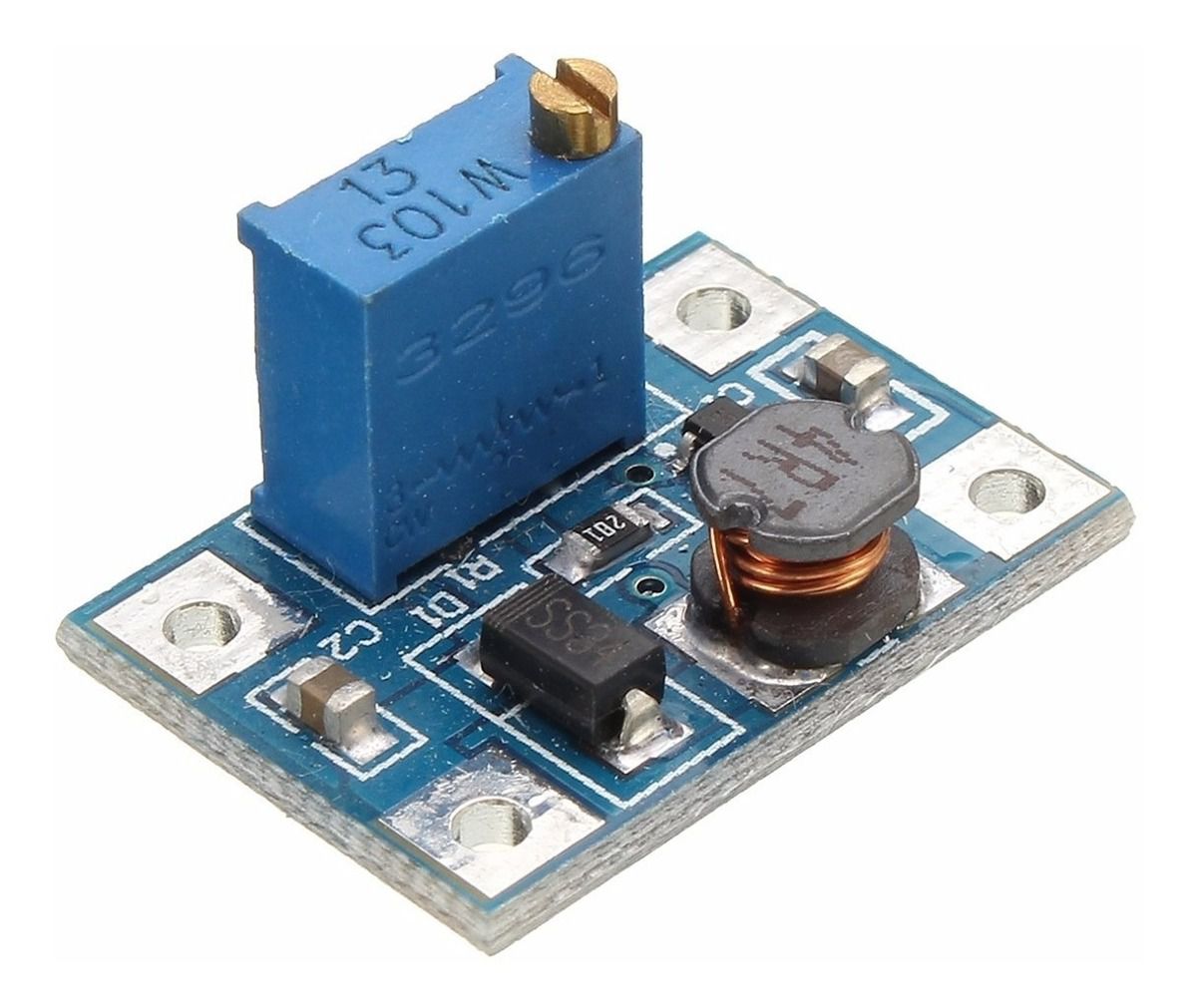

DC-DC STEP UP CONVERSOR BOOSTER 28V 2A SX1308
Módulo elevador de tensão DC-DC com CI SX1308, entrada ampla e saída ajustável até 28 V com corrente até 2 A
INFORMAÇÕES ADICIONAIS
Aplicação em projetos que requerem aumento de tensão a partir de fontes DC
Ajuste de tensão por trimpot integrado
Indicada para alimentação de circuitos eletrônicos, módulos e LEDs dentro dos limites de potência
Não é regulador buck, somente elevação de tensão
Requer dissipação adequada conforme carga aplicada
COMPATIBILIDADE
Compatível com fontes DC de baixa tensão como baterias e fontes de bancada
Compatível com microcontroladores e módulos eletrônicos alimentados por tensão ajustada
Compatível com cargas resistivas e eletrônicas dentro do limite de corrente e potência do módulo
ESPECIFICAÇÕES TÉCNICAS
Controlador SX1308
Faixa de tensão de entrada típica 2 V a 24 V
Faixa de tensão de saída ajustável aproximadamente 5 V a 28 V
Corrente de saída até 2 A dependendo da relação entrada saída e da dissipação térmica
Eficiência típica elevada variando conforme tensão e carga
Frequência de chaveamento em alta frequência conforme projeto do CI
Ajuste de saída por trimpot de precisão
Proteções presentes contra curto em saída e superaquecimento dependendo do módulo
Conexões VIN positivo VIN negativo VOUT positivo VOUT negativo
Dimensões compactas conforme versão do fabricante
COMO USAR O PRODUTO
1 Verifique a faixa de tensões e a potência necessária da carga
2 Conecte a fonte DC nos terminais VIN positivo e VIN negativo respeitando a polaridade
3 Conecte a carga nos terminais VOUT positivo e VOUT negativo
4 Ajuste o trimpot lentamente até atingir a tensão desejada sem carga ou com carga leve
5 Meça a tensão de saída com multímetro e mantenha dentro do limite máximo de 28 V
6 Após ajustar aplique a carga final e verifique a estabilidade da tensão e a temperatura do módulo
7 Se necessário adicione dissipação térmica e garanta ventilação adequada
8 Evite operar com curto em saída ou acima da corrente suportada para prevenir danos
