Placa Pro Mini Atmega328p 5v/16mhz Compatível Com Arduino

Código: RB0036 Marca: RoboBuilders

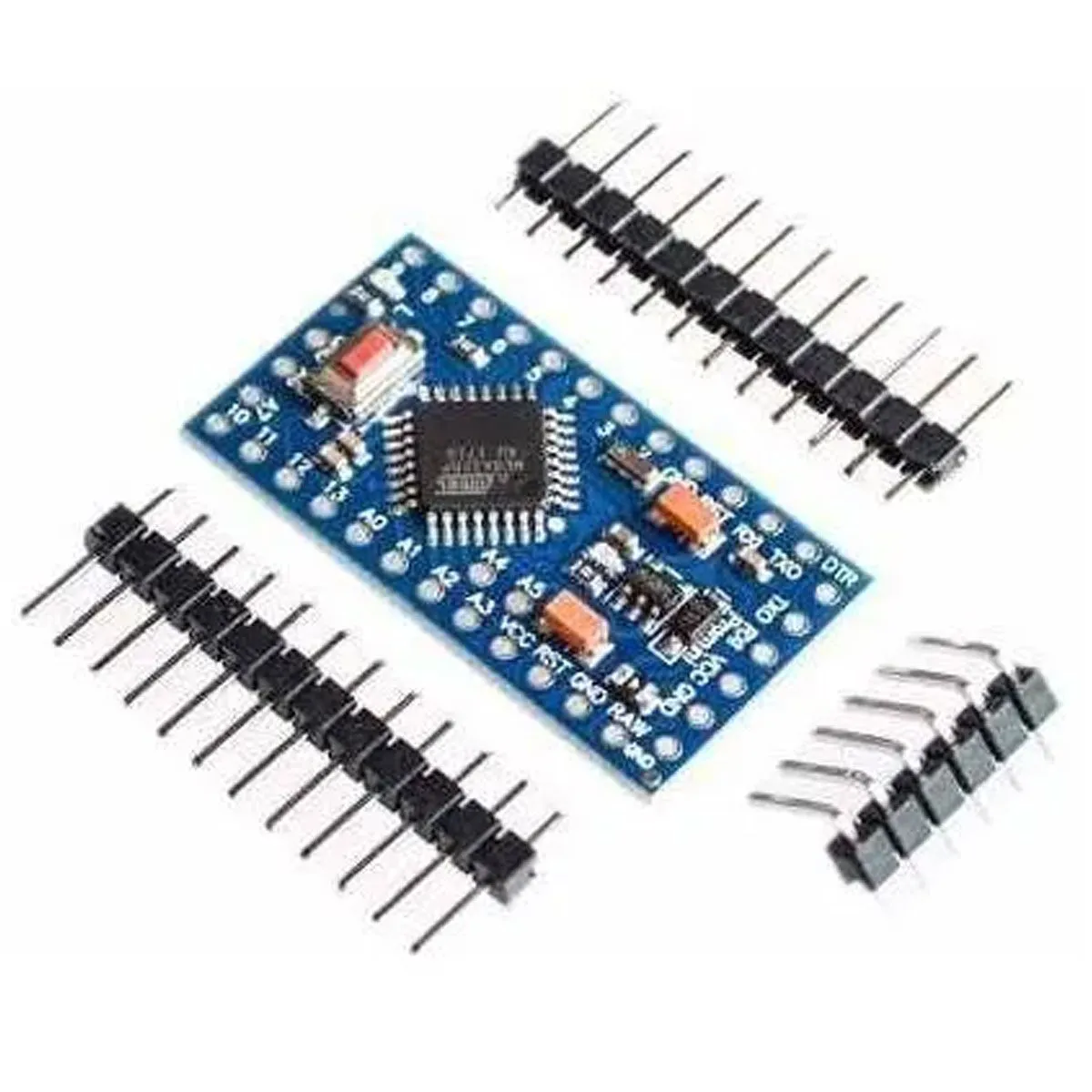

PLACA PRO MINI ATMEGA328P 5V 16MHZ COMPATÍVEL COM ARDUINO

Placa compacta baseada no ATmega328P, operação a 5 V e clock de 16 MHz, com 14 I/O digitais, 6 PWM e 8 entradas analógicas

INFORMAÇÕES ADICIONAIS
- Formato reduzido para instalações permanentes e projetos com espaço limitado
- Programação via adaptador USB-serial externo pelo header FTDI de 6 pinos
- Bootloader compatível com Arduino para upload pela porta serial
- Pinos não soldados de fábrica permitindo diferentes montagens
- Reset automático suportado via sinal DTR do adaptador FTDI

COMPATIBILIDADE
- Compatível com IDE Arduino em Windows, macOS e Linux
- Compatível com bibliotecas Arduino para UART, I2C, SPI, PWM e ADC
- Compatível com adaptadores USB-serial FTDI, CH340, CP2102 com pinout FTDI
- Compatível com módulos e sensores de 5 V e com I2C/SPI padrão Arduino

ESPECIFICAÇÕES TÉCNICAS
- Microcontrolador ATmega328P
- Tensão de operação 5 V
- Alimentação por pinos VCC 5 V ou RAW 7 a 12 V (regulador onboard)
- Clock 16 MHz por cristal
- I/O digitais 14, sendo 6 com PWM nos pinos 3, 5, 6, 9, 10, 11
- Entradas analógicas 8 nos pinos A0 a A7
- Memória Flash 32 KB, cerca de 0,5 KB usados pelo bootloader
- SRAM 2 KB
- EEPROM 1 KB
- Corrente máxima por pino I/O 20 mA
- UART nos pinos 0 RX e 1 TX
- I2C nos pinos A4 SDA e A5 SCL
- SPI nos pinos 10 CS, 11 MOSI, 12 MISO, 13 SCK
- Header FTDI 6 pinos com GND, CTS, VCC, TXO, RXI, DTR
- Botão de reset onboard
- Dimensões aproximadas 33 mm x 18 mm

COMO USAR O PRODUTO
1. Solde os headers conforme a necessidade do projeto e identifique os pinos principais
2. Conecte um adaptador USB-serial ao header FTDI alinhando GND, VCC e DTR corretamente
3. Alimente por VCC 5 V ou pelo pino RAW entre 7 e 12 V conforme disponibilidade
4. Na IDE Arduino selecione a placa Arduino Pro Mini e o processador ATmega328P 5V 16MHz
5. Escolha a porta serial do adaptador e carregue um exemplo como Blink para validar
6. Conecte periféricos aos pinos digitais e analógicos observando corrente máxima por pino
7. Para I2C utilize A4 SDA e A5 SCL com pull-ups conforme necessidade do barramento
8. Para SPI utilize pinos 10, 11, 12, 13 e defina corretamente o pino CS do periférico
9. Use o sinal DTR do adaptador para auto-reset em uploads; se ausente, pressione reset manualmente
10. Em instalações permanentes, fixe a placa, garanta ventilação e proteja as conexões elétricas
