Módulo Relé Temporizador Atraso T3231 110/220V Bivolt NFe

Código: RB2243 Marca: RB

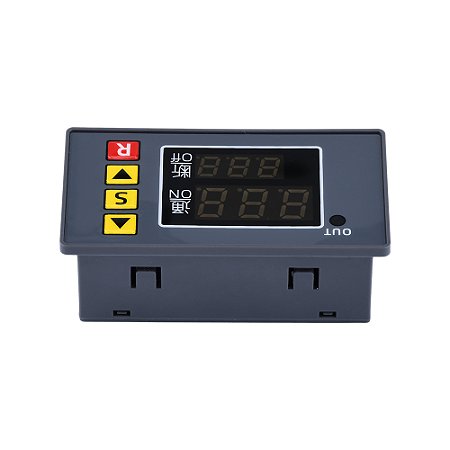

Módulo Relé Temporizador Atraso T3231 110/220V Bivolt NFe

O Módulo Relé Temporizador Atraso T3231 110/220V é um dispositivo eletrônico que permite controlar o acionamento e desligamento de um circuito elétrico com temporização programável. Ele pode ser utilizado em diversas aplicações que requerem um atraso no acionamento ou desligamento, como sistemas de iluminação, equipamentos eletrônicos e sistemas de automação. O módulo opera com tensões de 110/220V e possui alta precisão e confiabilidade.

1. Parâmetros Técnicos

Nome do Produto: Controlador de Tempo T3231
Tensão de Trabalho:

AC110~220V

Tipo de Saída:

O = Contato ativo, saída direta, tensão de saída = tensão de trabalho

Tipo de Relé: 1 circuito de relé normalmente aberto
Unidade de Temporização: segundos/minutos/horas
Intervalo de Temporização: 0-999, unidade mínima de medição: 1 segundo
Comutação de Ciclo: Suportado
Inicialização Atrasada: Suportado
Desligamento Atrasado: Suportado
Loop Infinito: Suportado
Salvamento em Queda de Energia: Suportado, apenas salva configurações, reinicia ao ligar
Alarme de Buzzer: Nenhum
Tamanho do Produto: 79,5 × 42,1 × 27,8mm
Furo de Instalação: 77 × 39,3mm

COMO PROGRAMAR:

Antes de usar o módulo pela primeira vez, é preciso definir os dados de tempo e modo de operação. Após a definição, o módulo irá memorizar os dados automaticamente após 6 segundos.

(1) Para ajustar o tempo, pressione o botão SET até que o display digital pisque. Use os botões + e - para definir os valores de T1 e T2. T1 e T2 são os tempos de atraso do relé em segundos, minutos ou horas, dependendo do modo escolhido. Após definir os valores, aguarde 5 segundos para que o módulo salve os dados.

(2) Para ajustar o modo de operação, pressione o botão SET até que o display digital mostre P0 ou P1. Esses são os parâmetros que determinam como o relé irá funcionar. Use os botões + e - para alterar os valores de P0 e P1. Os valores possíveis são:

P0–0: O tempo é definido em segundos (0 – 999) P0–1: O tempo é definido em minutos (0 – 999) P0–2: O tempo é definido em horas (0 – 999)

P1–0: O relé é acionado após T1 e permanece acionado

P1–1: O relé é desligado após T1 e permanece desligado

P1–2: O relé é acionado após T1 e desligado após T2

P1–3: O relé é desligado após T1 e acionado após T2

P1–4: O relé é acionado após T1, desligado após T2 e repete o ciclo

P1–5: O relé é desligado após T1, acionado após T2 e repete o ciclo

Após definir os valores, aguarde 5 segundos para que o módulo salve os dados.

****ACOMPANHA MANUAL EM PORTUGÛES****
