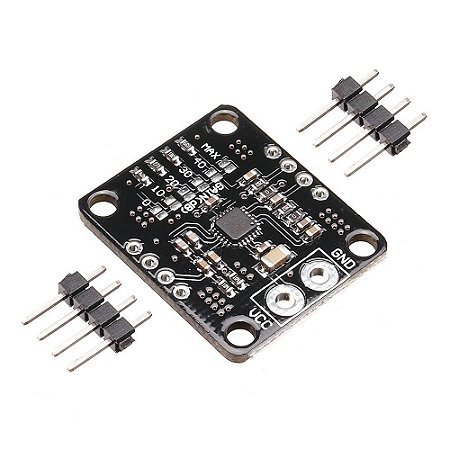

Módulo Pre Amplificador Microfone TS472 Eletreto 5V NFe

Código: RB2722 Marca: RoboBuilders

R$ 62,25

até 2x de R$ 31,12 sem juros

ou R$ 59,14 via Pix

Qtde: Comprar Estoque: Disponível

Parcelas
- 1x de R$ 62,25 sem juros
- 2x de R$ 31,12 sem juros
Parcelas
- 1x de R$ 62,25 sem juros
- 2x de R$ 31,12 sem juros
- 3x de R$ 23,08
- 4x de R$ 17,33
- 5x de R$ 14,23
- 6x de R$ 11,86
- 7x de R$ 10,38
- 8x de R$ 9,08
- 9x de R$ 8,28
- 10x de R$ 7,51
- 11x de R$ 6,83
- 12x de R$ 6,33
R$ 59,14
R$ 59,14

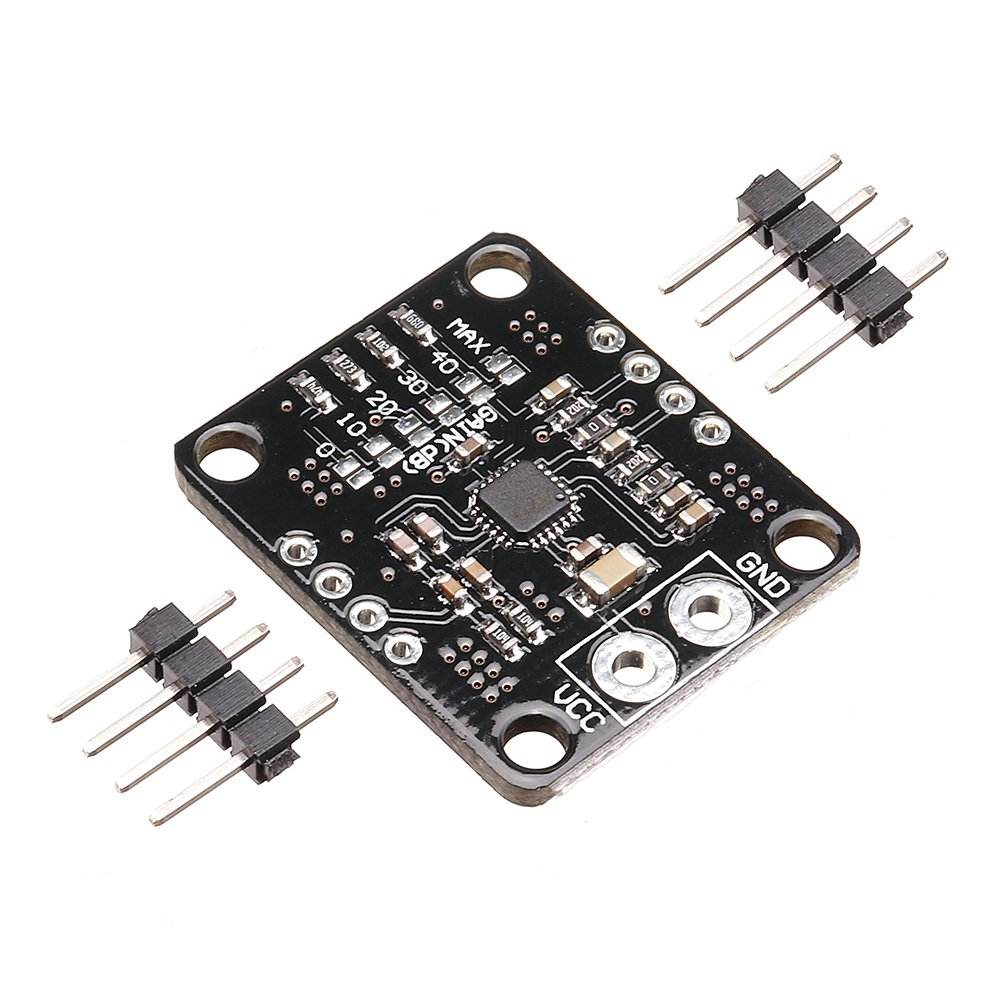

MODULO CJMCU-472 - PREAMPLIFICADOR DE MICROFONE TS472

Pre-amplificador de microfone de baixo ruido baseado no CI TS472 da STMicroelectronics, dedicado a microfones de eletreto com saida diferencial e bias integrado de 2 V.

INFORMACOES ADICIONAIS

- Projetado para aplicacoes multimídia moveis, como smartphones, tablets e dispositivos portateis
- Inclui gerador de bias de microfone de baixo ruido de 2 V integrado
- Modo standby ativo em nivel baixo para economia de energia (consumo maximo de 1 uA em standby)
- Tempo de inicializacao rapido de 5 ms tipico a 0 dB
- Baixa distorcao harmonica total de 0,1% tipico
- Protecao ESD de 2 kV
- Placa dedicada para microfones de eletreto

COMPATIBILIDADE

- Microfones de eletreto (electret microphone)
- Microcontroladores e sistemas embarcados (Arduino, ESP32, STM32, etc.)
- Interfaces de audio com entrada diferencial
- Sistemas que operam com alimentacao simples entre 2,2 V e 5,5 V
- Plataformas IoT e modulos de reconhecimento de voz

ESPECIFICACOES TECNICAS

- CI principal - TS472 (STMicroelectronics)
- Tensao de alimentacao - 2,2 V a 5,5 V (alimentacao simples)
- Ruido de entrada equivalente - 10 nV/Hz tipico a 1 kHz
- Largura de banda - 40 kHz a -3 dB (independente do ganho)
- Consumo de corrente - 1,8 mA tipico a 20 dB de ganho
- Ganho - ajustavel
- Saida - totalmente diferencial (fully differential)
- Entrada - totalmente diferencial (fully differential)
- Package do CI - QFN24 4 x 4 mm ou flip-chip sem chumbo
- Distorcao - 0,1% tipico (THD)
- Corrente em standby - maximo 1 uA

COMO USAR O PRODUTO

1 - Conecte o pino de alimentacao VCC do modulo a uma fonte entre 2,2 V e 5,5 V e o pino GND ao terra do sistema
2 - Conecte o microfone de eletreto aos pinos de entrada diferencial do modulo (IN+ e IN-)
3 - Utilize o pino de bias de 2 V fornecido pelo modulo para polarizar o microfone de eletreto, se necessario
4 - Conecte os pinos de saida diferencial (OUT+ e OUT-) a entrada do seu sistema de audio ou ADC
5 - Para ativar o modo standby, aplique nivel logico baixo no pino de standby (STBY); para operacao normal, mantenha o pino em nivel alto
6 - Ajuste o ganho conforme necessario por meio dos resistores externos indicados no datasheet do TS472
7 - Consulte o datasheet do TS472 e a nota de aplicacao AN2240 da STMicroelectronics para configuracoes avancadas e layout de PCB recomendado
