Módulo Amplificador PAM8403 3w Duplo Canal

Código: RB0105

R$ 19,32

até 2x de R$ 9,66 sem juros

ou R$ 18,35 via Pix

Qtde: Comprar Estoque: Disponível

R$ 18,35
R$ 18,35
Parcelas
- 1x de R$ 19,32 sem juros
- 2x de R$ 9,66 sem juros
Parcelas
- 1x de R$ 19,32 sem juros
- 2x de R$ 9,66 sem juros
- 3x de R$ 7,16
- 4x de R$ 5,38
- 5x de R$ 4,42
- 6x de R$ 3,68
- 7x de R$ 3,22
- 8x de R$ 2,82
- 9x de R$ 2,57
- 10x de R$ 2,33
- 11x de R$ 2,12
- 12x de R$ 1,97

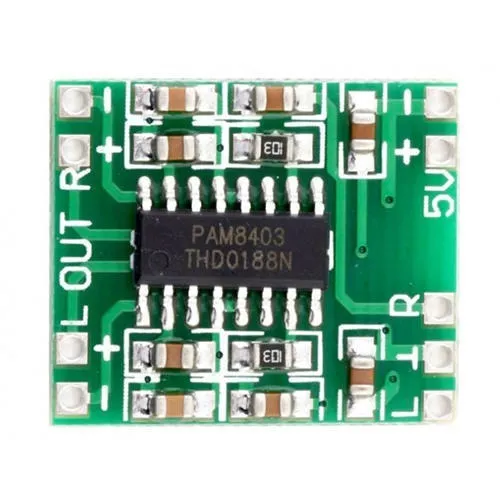

MÓDULO AMPLIFICADOR 3W DUPLO PAM8403
Amplificador estéreo classe D com dois canais de 3W para aplicações de áudio em baixa tensão

INFORMAÇÕES ADICIONAIS
- Utiliza o CI PAM8403 para amplificação de sinais estéreo
- Ideal para projetos de caixas de som portáteis rádios e sistemas embarcados com alimentação USB
- Operação em baixa tensão com alta eficiência energética
- Saída direta para alto-falantes sem necessidade de componentes externos adicionais

COMPATIBILIDADE
- Fontes de alimentação DC entre 2.5V e 5.5V
- Alto-falantes de 4Ω a 8Ω com potência até 3W por canal
- Dispositivos de áudio com saída de linha ou sinal analógico estéreo
- Microcontroladores e sistemas embarcados com saída de áudio PWM ou DAC

ESPECIFICAÇÕES TÉCNICAS
- Chip: PAM8403
- Potência de saída: 3W por canal (em 5V com carga de 4Ω)
- Tensão de operação: 2.5V a 5.5V DC
- Eficiência: até 90%
- Impedância de saída recomendada: 4Ω a 8Ω
- THD+N: < 10% (1kHz, 1W, 8Ω)
- Relação sinal-ruído: > 90dB
- Entradas: sinal estéreo analógico (L e R)
- Saídas: dois canais para alto-falantes
- Dimensões típicas: 21mm x 18mm x 3mm

COMO USAR O PRODUTO
1. Conecte a alimentação DC entre 2.5V e 5.5V nos pinos VCC e GND do módulo
2. Conecte os sinais de áudio esquerdo e direito nos pinos de entrada INL e INR
3. Conecte os alto-falantes nos terminais de saída correspondentes LOUT e ROUT
4. Certifique-se de que os alto-falantes possuem impedância entre 4Ω e 8Ω
5. Ligue a alimentação e ajuste o volume no dispositivo de origem do áudio
6. Evite curto-circuitos nas saídas e não ultrapasse a tensão máxima de operação
7. Instale o módulo em local ventilado para evitar aquecimento excessivo
