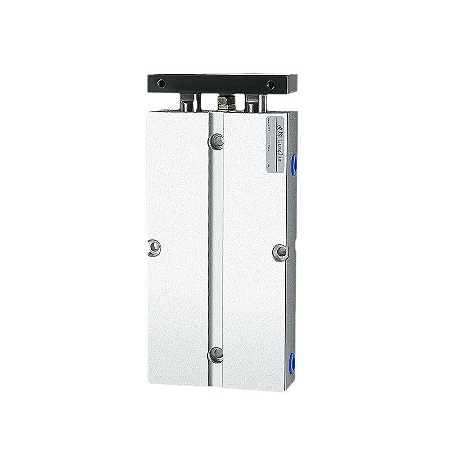

Cilindro Pneumático Atuador Linear Haste Dupla TN 32x80 NFe

Código: RB2644 Marca: RoboBuilders

R$ 286,22

até 2x de R$ 143,11 sem juros

ou R$ 271,91 via Pix

Qtde: Comprar Estoque: Disponível

Parcelas
- 1x de R$ 286,22 sem juros
- 2x de R$ 143,11 sem juros
Parcelas
- 1x de R$ 286,22 sem juros
- 2x de R$ 143,11 sem juros
- 3x de R$ 106,12
- 4x de R$ 79,68
- 5x de R$ 65,44
- 6x de R$ 54,53
- 7x de R$ 47,73
- 8x de R$ 41,76
- 9x de R$ 38,06
- 10x de R$ 34,53
- 11x de R$ 31,40
- 12x de R$ 29,13
R$ 271,91
R$ 271,91

CILINDRO PNEUMÁTICO ATUADOR LINEAR HASTE DUPLA – TN 32x80
Atuador linear pneumático de haste dupla, modelo TN 32x80, projetado para aplicações industriais e automação. Com design compacto e robusto, oferece maior estabilidade e resistência lateral devido ao sistema de guias paralelas. Ideal para operações de prensagem, fixação e movimentação precisa em linhas de produção.

INFORMAÇÕES ADICIONAIS
- Tipo: cilindro pneumático de haste dupla
- Modelo: TN 32x80
- Função: atuador linear com guia paralela
- Estrutura compacta e reforçada
- Fácil instalação e manutenção

ESPECIFICAÇÕES TÉCNICAS
- Diâmetro interno (bore): 32 mm
- Curso (stroke): 80 mm
- Entrada e saída de ar:1/8
- Pressão de trabalho recomendada: 0,1 ~ 1,0 MPa (14 ~ 145 psi)
- Pressão de trabalho limite: 1,5 MPa (215 psi)
- Velocidade de avanço: 30 ~ 800 mm/s
- Temperatura de operação: -5°C ~ +70°C
- Material: corpo em alumínio anodizado, guias em aço temperado, vedação em NBR

APLICAÇÕES
- Automação industrial
- Máquinas CNC
- Sistemas de montagem e produção
- Operações de prensagem e fixação
- Projetos de robótica e manipulação de peças

EXPLICAÇÃO SOBRE CÁLCULO DE FORÇA
A força gerada pelo cilindro é determinada pela pressão aplicada multiplicada pela área efetiva do pistão:
F = P × A
Onde A = (pi × d^2) / 4.
Para diâmetro de 32 mm, a área é aproximadamente 80,4 × 10^(-5) m^2.
Exemplo: em 0,6 MPa (~87 psi), a força de avanço é cerca de 482 N (~49,2 kgf).
No retorno, deve-se considerar a área reduzida pela haste, resultando em força ligeiramente menor.
Observação: perdas por atrito e eficiência do sistema reduzem a força útil, sendo recomendável aplicar fator de segurança.
No modelo TN, o uso de haste dupla garante maior estabilidade contra cargas laterais, mantendo a precisão do movimento linear.
