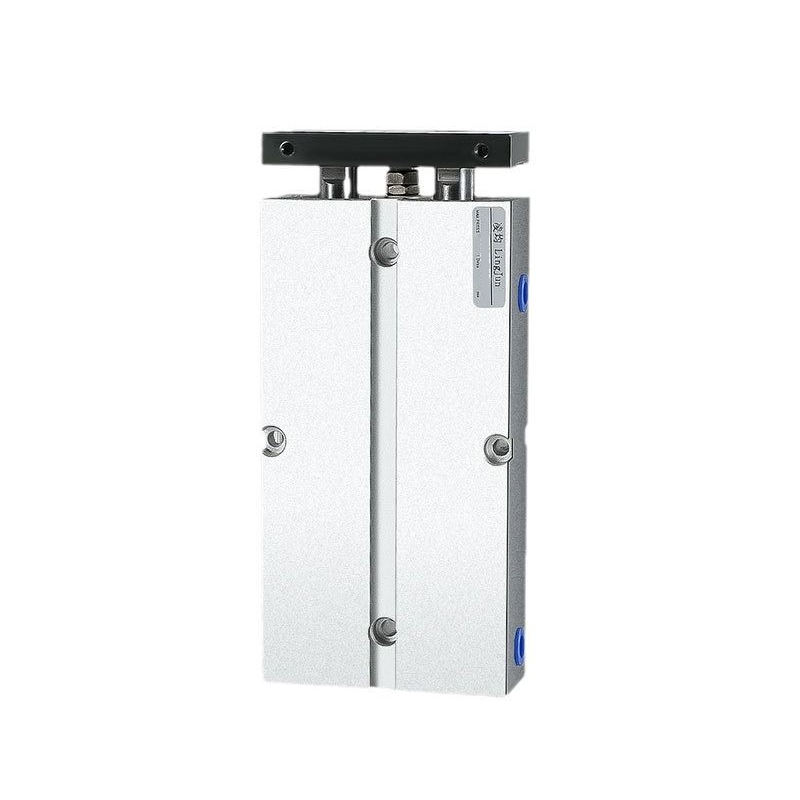

CILINDRO PNEUMÁTICO ATUADOR LINEAR HASTE DUPLA – TN 16x80
Atuador linear pneumático de haste dupla, modelo TN 16x80, projetado para aplicações industriais e automação. Com design compacto e robusto, oferece maior estabilidade e resistência lateral devido ao sistema de guias paralelas. Ideal para operações de prensagem, fixação e movimentação precisa em linhas de produção.

INFORMAÇÕES ADICIONAIS
- Tipo: cilindro pneumático de haste dupla
- Modelo: TN 16x80
- Função: atuador linear com guia paralela
- Estrutura compacta e reforçada
- Fácil instalação e manutenção

ESPECIFICAÇÕES TÉCNICAS
- Diâmetro interno (bore): 16 mm
- Curso (stroke): 80 mm
- Entrada e saída de ar: M5×0.8
- Pressão de trabalho recomendada: 0,1 ~ 1,0 MPa (14 ~ 145 psi)
- Pressão de trabalho limite: 1,5 MPa (215 psi)
- Velocidade de avanço: 30 ~ 800 mm/s
- Temperatura de operação: -5°C ~ +70°C
- Material: corpo em alumínio anodizado, guias em aço temperado, vedação em NBR

APLICAÇÕES
- Automação industrial
- Máquinas CNC
- Sistemas de montagem e produção
- Operações de prensagem e fixação
- Projetos de robótica e manipulação de peças

EXPLICAÇÃO SOBRE CÁLCULO DE FORÇA
A força gerada pelo cilindro é determinada pela pressão aplicada multiplicada pela área efetiva do pistão:
F = P × A
Onde A = (pi × d^2) / 4.
Para diâmetro de 16 mm, a área é aproximadamente 20,1 × 10^(-5) m^2.
Exemplo: em 0,6 MPa (~87 psi), a força de avanço é cerca de 120 N (~12,05 kgf).
No retorno, deve-se considerar a área reduzida pela haste, resultando em força ligeiramente menor.
Observação: perdas por atrito e eficiência do sistema reduzem a força útil, sendo recomendável aplicar fator de segurança.
No modelo TN, o uso de haste dupla garante maior estabilidade contra cargas laterais, mantendo a precisão do movimento linear.
