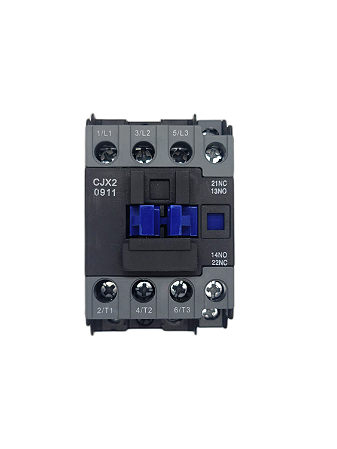

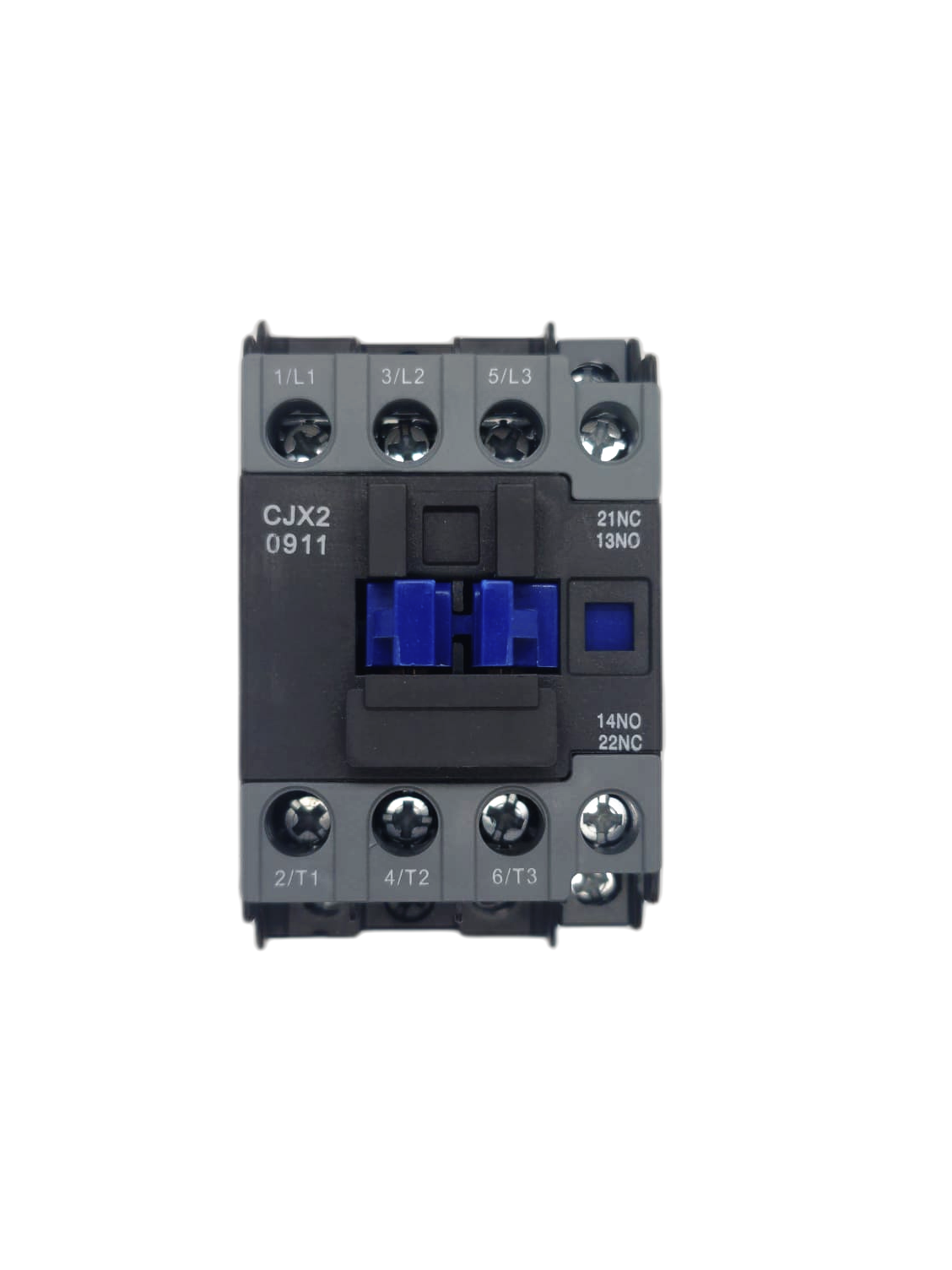

Chave Contatora CJX2-0911 09A Tripolar + 1 NF + 1 NA NFe

Código: CJX2-0911 Marca: OEM

Selecione a opção de Voltagem:

110V
220V

R$ 78,99

até 3x de R$ 26,33 sem juros

ou R$ 75,04 via Pix

R$ 75,04
R$ 75,04
Parcelas
- 1x de R$ 78,99 sem juros
- 2x de R$ 42,71
- 3x de R$ 28,89
- 4x de R$ 21,99
- 5x de R$ 17,82
- 6x de R$ 15,03
- 7x de R$ 13,00
- 8x de R$ 11,53
- 9x de R$ 10,37
- 10x de R$ 9,41
- 11x de R$ 8,66
- 12x de R$ 8,04

R$ 75,04
R$ 75,04
Parcelas
- 1x de R$ 78,99 sem juros
- 2x de R$ 42,71
- 3x de R$ 28,89
- 4x de R$ 21,99
- 5x de R$ 17,82
- 6x de R$ 15,03
- 7x de R$ 13,00
- 8x de R$ 11,53
- 9x de R$ 10,37
- 10x de R$ 9,41
- 11x de R$ 8,66
- 12x de R$ 8,04

R$ 75,04
R$ 75,04
Parcelas
- 1x de R$ 78,99 sem juros
- 2x de R$ 42,71
- 3x de R$ 28,89
- 4x de R$ 21,99
- 5x de R$ 17,82
- 6x de R$ 15,03
- 7x de R$ 13,00
- 8x de R$ 11,53
- 9x de R$ 10,37
- 10x de R$ 9,41
- 11x de R$ 8,66
- 12x de R$ 8,04

Chave Contatora CJX2-0911 09A Tripolar + Aux NF + Aux NA NFe

É usada para projetos para acionamento de cargas e isolamento de robótica e automação.

Quando devo usar uma Chave Contatora?

- Chaves contatoras devem ser usadas quando precisa isolar uma carga de um sistema (ex: placas, controladores, ...) e/ou acionar cargas com potência maiores do que suportadas por tais controladores e/ou fazer a automação de usando os contatos auxiliares. Sua carga pode ser motores em geral, resistências, refrigeradores, etc.

Qual Chave Contatora devo escolher?

- É necessário saber qual a potência da carga que você precisa acionar. Você vai saber qual usar pela numeração do modelo das contatoras.

O que significa os números do modelo?

- A numeração de uma chave contatora é do tipo CJX2-AABB onde AA mostra a corrente nominal suportada pela chave contatora e BB é o tipo do contato auxiliar da mesma.

Exemplo: CJX2-0901

AA = 09 -> Corrente máxima suportada pelos contatos é de 9A

BB = 01 -> 1 (um) Contato Auxiliar Normal Fechado - quando não há presença de energia na bobina da chave contatora, o contato é fechado, ou seja, é permitida a passagem de corrente elétrica.

Exemplo: CJX2-1810

AA = 18 -> Corrente máxima suportada pelos contatos é de 18A

BB = 10 -> 1 (um) Contato Auxiliar Normal Aberto - quando não há presença de energia na bobina da chave contatora, o contato é aberto, ou seja, é permitida a passagem de corrente elétrica.

Exemplo: CJX2-2511

AA = 25 -> Corrente máxima suportada pelos contatos é de 25A

BB = 11 -> 2 (dois) Contatos Auxiliares. 1 Contato Normal Aberto + 1 Contato Normal Fechado

Qual voltagem escolho na hora do pedido?

- A voltagem selecionada deve ser a mesma usada para o acionamento da bobina da chave contatora.

Como faço ligação elétrica?

- O acionamento da bobina é feito pelo indicador A1 e A2. Se sua chave contatora tem acionamento 110V, então A1 deve ser a Fase e A2 o neutro. Pode ser também A2 a Fase e A1 o Neutro. A ordem não vai importar. Se sua chave tem acionamento 220V, então A1 deve ser Fase uma das Fases e A2 deve ser a outra fase.

*****ATENÇÃO******

É necessário prestar atenção ao efetuar a ligação elétrica pois pode ter dois indicadores A1 e dois indicadores A2 dependendo do modelo. Caso ligue uma Fase no A1 e a outra Fase também em A1 (em acionamento F-F 220v), vai ocorrer curto circuito.

*****ATENÇÃO******

Ainda tem dúvida em como fazer a ligação elétrica?

- Chame um eletricista de sua confiança ou entre em contato com o suporte técnico.

Agora você já sabe qual o modelo da chave contatora que deve escolher. Não é essa desse anúncio? Faça uma pergunta no campo de perguntas solicitando o link do anúncio correto.
